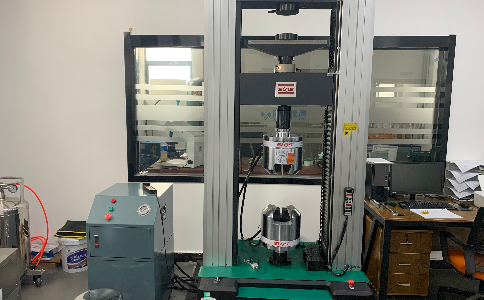

什么是高溫拉伸試驗?高溫拉伸試驗有哪些要求?

高溫拉伸試驗是通常進行設(shè)計溫度的高溫下進行的拉伸試驗。高溫拉伸試驗時，除考慮應(yīng)力和應(yīng)變外，還要考慮溫度和時間兩個參量。溫度對高溫拉伸性能影響很大，因此對溫度的控制要求很嚴格。試樣一般采用電爐加熱，爐子工作空間要有足夠的均熱帶，用儀表進行自動控制溫度。

高溫拉伸試驗的樣品要求：

為了保證軸向加力和減小夾頭尺寸便于安裝引伸計。圓柱形試樣頭部應(yīng)采用螺紋聯(lián)接;平板狀試樣頭部應(yīng)采用銷釘聯(lián)接。高溫引伸計通常有三個部分，即與試樣凸肩相連的夾持部分、將試樣變形傳到爐外的引伸桿和在爐外進行變形測量的變換器。

高溫拉伸試驗的拉伸速率要求：

高溫拉伸試驗時，試樣施力的時間，即拉伸速度對拉伸性能有顯著影響。為此，高溫拉伸試驗時必須將試樣的拉伸速度控制在規(guī)定范圍內(nèi)。在國家標準中規(guī)定，測定非比例抗拉強度和屈服強度時，屈服期間試樣標距內(nèi)應(yīng)變速率應(yīng)在(0.001~0.005)/min范圍內(nèi)，盡量保持某個恒定值。在不能控制應(yīng)變速率的情況下應(yīng)調(diào)節(jié)應(yīng)力速率，使在彈性范圍內(nèi)應(yīng)變速率保持于0.003/min之內(nèi)，但應(yīng)力速率不應(yīng)超過300MPa/min。仲裁試驗采用中間應(yīng)變速率。屈服后或不測規(guī)定非比例拉伸強度和屈服強度時，應(yīng)變速率在(0.02～0.20)/min之間保持恒定。
