一、SSC+SSCC+SCC的英文區(qū)別

1.硫化物應(yīng)力腐蝕開裂(SSCC)Sulfide Stress Corrosion Cracking硫簡寫SSCC或SSC)

2.SSC是sulfide-stress cracking硫化物應(yīng)力開裂(SSC)。

3.SCC是Stress Corrosion Cracking應(yīng)力腐蝕開裂。

二、什么是SSCC？

SSCC硫化物應(yīng)力腐蝕是應(yīng)力腐蝕(SCC)中的一個特殊類型，但與通常所說的應(yīng)力腐蝕有所區(qū)別，SSC的化學(xué)源頭是H2S氣體。SSC的本質(zhì)是含H2S的酸性環(huán)境。當(dāng)一種易受影響材料的表面與酸性氣體接觸時，H2S分子發(fā)生化學(xué)反應(yīng)，形成金屬硫化物和氫原子。氫原子在拉伸應(yīng)力最高的裂紋端擴散到材料。晶格、晶格表面以及晶界上氫氣的擴散和堆積降低了材料可塑性形變的能力，引起氫脆，使裂紋更容易擴展。

SSCC的檢測標(biāo)準(zhǔn)如下：

NACE TM 0177-2016：金屬在H2S環(huán)境中抗硫化物應(yīng)力開裂和應(yīng)力腐蝕。

NACE MR 0175-2009：石油和天然氣工業(yè) 油、氣生產(chǎn)中含硫化氫(H2S)環(huán)境下使用的材料 耐裂化材料選擇的一般原則。

GB/T4157-2006：金屬在硫化氫環(huán)境中抗特殊形式環(huán)境開裂實驗室試驗。

ISO 15156-1-2009：石油和天然氣工業(yè) 油、氣生產(chǎn)中含硫化氫(H2S)環(huán)境下使用的材料 耐裂化材料選擇的一般原則。

SY/T 0599-2006：天然氣地面設(shè)施抗硫化物應(yīng)力開裂和抗應(yīng)力腐蝕開裂的金屬材料要求。

三、什么是SCC？

SCC:應(yīng)力腐蝕開裂在有水和H2S存在的情況下，與局部腐蝕的陽極過程和拉應(yīng)力相關(guān)的一種金屬開裂，是應(yīng)力與腐蝕介質(zhì)協(xié)同作用下引起的金屬斷裂現(xiàn)象。機械設(shè)備/零件在拉應(yīng)力和腐蝕介質(zhì)的共同作用下，將出現(xiàn)低于材料極限強度的脆性開裂現(xiàn)象，導(dǎo)致設(shè)備和零件失效，這種現(xiàn)象稱為應(yīng)力腐蝕開裂(SCC)。

SCC三個主要特征:

1. 敏感材料。俗話說，蒼蠅不叮無縫的雞蛋，要生發(fā)生應(yīng)力腐蝕開裂，首先得是具備敏感性的材料。材料具有敏感性給我們的提示是，在一些可能發(fā)生應(yīng)力腐蝕開裂的工況環(huán)境，選材要慎重。如304等奧氏體不銹鋼在含有氯的環(huán)境服役，應(yīng)力腐蝕開裂是尤其應(yīng)該注意的問題。奧氏體不銹鋼是面心立方金屬，面心立方金屬尤其容易發(fā)生應(yīng)力腐蝕開裂，這是晶體結(jié)構(gòu)決定的。

2.容易引起應(yīng)力腐蝕開裂的環(huán)境。即使材料敏感，沒有導(dǎo)致應(yīng)力腐蝕開裂的介質(zhì)也是不會發(fā)生應(yīng)力腐蝕開裂的，它好比硬幣的A/B面。環(huán)境介質(zhì)也是應(yīng)力腐蝕開裂的重要條件。

3.足夠的拉應(yīng)力。通常認(rèn)為靜態(tài)拉應(yīng)力是導(dǎo)致應(yīng)力腐蝕開裂的必要條件。有人會問，那要是交變載荷呢?我認(rèn)為可能要歸于腐蝕疲勞了。為什么說發(fā)生應(yīng)力腐蝕開裂需要足夠的靜態(tài)拉應(yīng)力呢?因為它需要滿足腐蝕狀態(tài)下的臨界應(yīng)力強度因子KISCC。

且看中石化中原石油工程設(shè)計有限公司技術(shù)規(guī)格書中關(guān)于SSC試驗和SCC試驗的要求

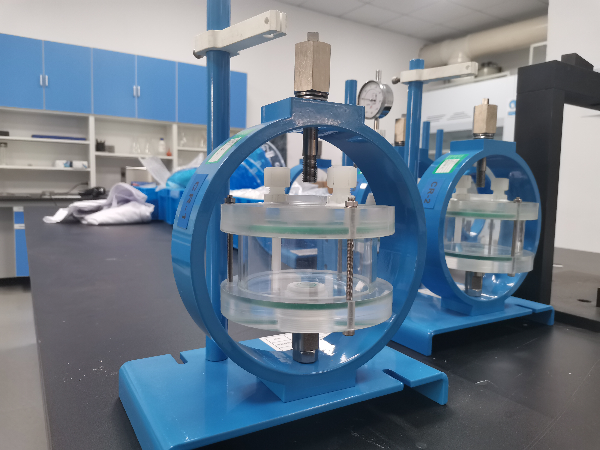

1.SSC試驗(標(biāo)準(zhǔn))

試驗標(biāo)準(zhǔn)：NACE TM0177-2016;試樣類型：按照ISO 7539-2標(biāo)準(zhǔn)采用四點彎曲試件;試驗溶液：NACE TM0177A溶液;試驗加載應(yīng)力：>80%AYS(實測屈服強度);試驗溫度：24士3℃;試驗頻次：僅在制造工藝驗證時;試驗持繼續(xù)時間：720h;驗收標(biāo)準(zhǔn)：試件的受拉伸面在低倍顯微鏡下放大10倍檢查，試件受拉伸面無可見SSC裂紋;試驗報告：試驗報告中應(yīng)注明試驗前后溶液的PH值

2.SCC試驗(模擬工況)

試驗標(biāo)準(zhǔn)：NACE TM0177-2016;試樣類型：按照ISO7539-2標(biāo)準(zhǔn)采用四點彎曲試件;試驗溶液：模擬現(xiàn)場介質(zhì)溶液(初始PH=3~4);試驗加載應(yīng)力：=80%AYS(實測屈服強度);HS分壓：3.4MPa;CO2分壓：2.4MPa;試驗溫度：30℃;試驗頻次：僅在制造工藝驗證時;試驗持繼續(xù)時間：720h;驗收標(biāo)準(zhǔn)：試件的受拉伸面在低倍顯微鏡下放大10倍檢查，試件受拉伸面無可見SSC裂紋;試驗報告：試驗報告中應(yīng)注明試驗前后溶液的PH值。

以上就是關(guān)于SSC+SSCC+SCC三種試驗的解釋，其實SSC和SSCC是一個意思，都是金屬在硫化氫環(huán)境中抗硫化物應(yīng)力開裂和應(yīng)力腐蝕開裂的實驗室試驗 ，是特定的硫化氫環(huán)境，而SCC可以是任何腐蝕環(huán)境，包含了硫化物環(huán)境，可以是氯化物環(huán)境，也可以是模擬現(xiàn)場介質(zhì)使用環(huán)境。

本文章由隱石檢測原創(chuàng)，文章圖片由隱石檢測實際拍攝，請勿轉(zhuǎn)載與復(fù)制！
